所屬類別:硬密封球閥系列
產品名稱:Q41H/Y硬密封浮動球閥
產品標簽:Q41H硬密封球閥,Q41Y浮動球閥
更新時間:2021/6/24 14:37:12
訪問統計:
金屬硬密封浮動球閥產品簡介:
本公司生產的Q41H/Y硬密封浮動球閥解決了防密封表面粘帶和高溫卡阻的現象,采用了彈性加載結構,在正常關閉情況下確保了球體密封面與閥座密封之間的接觸,在高溫工況下,能有效補償內件受熱膨脹,避免因高濁而導致的卡阻,適合于中小口徑高溫使用場合。球體表面采用特殊表面硬化處理,閥座整體用特種硬質材料或局部堆焊硬質材料,確保密封圈之間有合適的硬度差,因此適合固體顆粒和磨料介質。由于密封填料方面采用柔性石墨,金屬纏繞式墊片,能用于高溫、高壓工況,并具有耐火燒功能。
金屬硬密封浮動球閥工作原理:
Q41H/Y硬密封浮動球閥的球體與閥座完全采用金屬對金屬的密封方式,為了確保閥門在各種溫度和壓力下的可靠密封,針對用戶的不同使用工況和要求,可以采用多種先進的球體和閥座的硬化技術,包括超音速噴涂、鎳基噴焊、表面特殊硬化、硬質合金噴焊以及采用高強度高硬度陶瓷材料等,球體和閥座表面硬度一般可達到HRC60以上,****可達HRC74以上。密封面材料耐溫可達540℃,****可達980℃。材料的結合強度可以達到10000PSI以上,密封面材料還具有很好的耐磨擦、耐沖擊等性能。金屬硬密封球閥能夠適用于絕大多數的苛刻工況條件。
金屬硬密封浮動球閥產品特點:
1、本身具有防火防靜電功能。
2、手柄與閥桿采用扁方型連接。也可根據需要加鎖定結構,防止誤操作。
3、采用下裝式閥桿、設置倒密封結構,確保填料處可靠密封及防止閥桿脫出。
4、閥座采用圓柱形彈簧加截的金屬硬密封結構,能適應于較高溫度及各種粉塵與固體顆粒介質。
金屬硬密封浮動球閥主要零部件:
主要零件 |
閥體 |
WCB |
ZG1Cr18Ni9Ti |
CF8(304) |
CF3(304L) |
ZG1Cr18NT |
CF8(316) |
CF3M(316L) |
|||
球體、閥桿 |
2Cr13 |
1Cr18Ni9Ti |
OCr18Ni9 |
00Cr19Ni11 |
1Cr18Ni |
0CR17Ni |
00Cr17Ni |
||||
密封圈 |
特種硬化材料 |
||||||||||
填料、墊圈 |
柔性石墨環 柔性石墨纏繞墊 |
||||||||||
適用工況 |
適用介質 |
高溫的或含有顆粒等介質 |
|||||||||
適用溫度 |
|
||||||||||
應用規范 |
設計制造按 |
|
|||||||||
法蘭遲寸按 |
|
||||||||||
結構長度按 |
|
||||||||||
檢驗試驗按 |
|

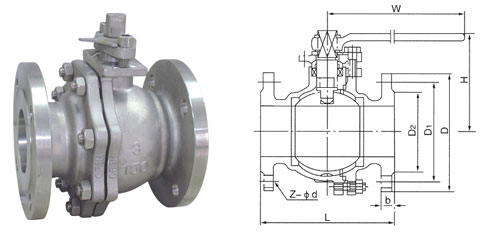

金屬硬密封浮動球閥主要連接尺寸:
1.6MPa
型號 |
公稱通徑 Dn (mm) |
尺 寸 (mm) |
|||||||
L |
D |
Dl |
D2 |
B-f |
Z-φd |
H |
DO |
||
Q41H-16P |
15 |
130 |
96 |
86 |
46 |
14-2 |
4-14 |
60 |
108 |
20 |
140 |
105 |
75 |
65 |
14-2 |
4-14 |
64 |
120 |
|
25 |
150 |
165 |
85 |
65 |
16-2 |
4-14 |
90 |
165 |
|
32 |
165 |
135 |
100 |
78 |
16-2 |
4-18 |
105 |
180 |
|
40 |
180 |
146 |
110 |
85 |
18-3 |
4-18 |
150 |
24O |
|
50 |
200 |
160 |
126 |
100 |
18-3 |
4-18 |
190 |
240 |
|
65 |
220 |
180 |
145 |
120 |
18-3 |
4-18 |
195 |
320 |
|
80 |
260 |
195 |
160 |
135 |
20-3 |
8-18 |
216 |
360 |
|
100 |
280 |
216 |
180 |
165 |
20-3 |
8-18 |
260 |
400 |
|
125 |
320 |
246 |
210 |
186 |
22-3 |
8-18 |
280 |
500 |
|
150 |
360 |
280 |
2lO |
210 |
2l-3 |
8-23 |
320 |
600 |
|
200 |
400 |
335 |
295 |
265 |
26-3 |
12-23 |
370 |
800 |
|
250 |
450 |
406 |
355 |
320 |
3O-33 |
12-25 |
2.5MPa
型號 |
公稱通徑 Dn (mm) |
尺 寸 (mm) |
|||||||
L |
D |
Dl |
D2 |
B-f |
Z-φd |
H |
Do |
||
Q41H-25P |
15 |
130 |
95 |
65 |
45 |
14-2 |
4-14 |
60 |
108 |
20 |
14O |
105 |
75 |
55 |
14-2 |
4-14 |
64 |
120 |
|
25 |
150 |
115 |
85 |
B5 |
16-2 |
l-14 |
90 |
165 |
|
32 |
165 |
136 |
100 |
78 |
16-2 |
4-18 |
106 |
180 |
|
4O |
180 |
146 |
110 |
85 |
18-3 |
4-18 |
160 |
24O |
|
50 |
200 |
160 |
126 |
100 |
20-3 |
4-18 |
205 |
270 |
|
65 |
220 |
180 |
145 |
120 |
22-3 |
8-18 |
215 |
360 |
|
80 |
260 |
195 |
160 |
136 |
22-3 |
8-18 |
230 |
4OO |
|
100 |
280 |
230 |
190 |
165 |
24-3 |
8-23 |
270 |
500 |
|
125 |
S20 |
270 |
220 |
188 |
28-3 |
8-26 |
300 |
600 |
|
150 |
360 |
300 |
260 |
218 |
30-3 |
8-26 |
340 |
900 |
|
200 |
400 |
360 |
310 |
278 |
34-3 |
12-26 |
4OO |
1100 |
|
260 |
457 |
425 |
370 |
332 |
36-3 |
12-30 |
4.0MPa
型號 |
公稱通徑 Dn (mm) |
尺 寸 (mm) |
|||||||
L |
D |
D1 |
D2 |
B-f |
B-f |
Z-φd |
H |
||
Q41H-40P |
15 |
130 |
96 |
66 |
46 |
40 |
16-2 |
4-14 |
80 |
20 |
140 |
105 |
75 |
65 |
5l |
16--2 |
4-14 |
66 |
|
25 |
150 |
116 |
85 |
65 |
58 |
16-2 |
4-14 |
90 |
|
32 |
180 |
135 |
100 |
78 |
66 |
18_S |
4-18 |
105 |
|
40 |
200 |
145 |
110 |
85 |
76 |
20-3 |
4-18 |
170 |
|
50 |
220 |
160 |
125 |
100 |
88 |
20-3 |
4-18 |
230 |
|
65 |
260 |
180 |
146 |
120 |
IIO |
22-3 |
8-18 |
250 |
|
80 |
280 |
195 |
160 |
135 |
12l |
22-3 |
8-18 |
250 |
|
100 |
320 |
230 |
190 |
160 |
150 |
24-3 |
8-23 |
296 |
|
125 |
400 |
270 |
220 |
188 |
176 |
28-3 |
8-25 |
330 |
|
150 |
400 |
300 |
250 |
218 |
204 |
30-3 |
8-26 |
376 |
|
200 |
457 |
376 |
320 |
282 |
260 |
38-3 |
12-30 |
440 |
|
250 |
533 |
446 |
385 |
346 |
313 |
42-3 |
12-3l |
